Griffbügel
Scroll

Universelle Griffbügel

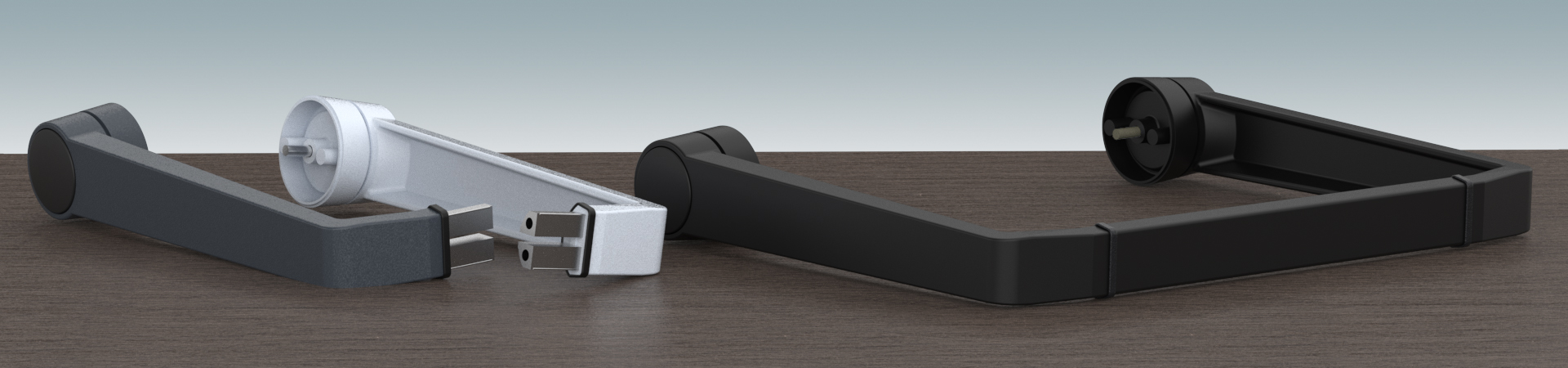

  • Schwenkbarer Tragegriff/Aufstellbügel aus Zink-Druckguss
  • Dazu passendes Al-Profil in der passenden Breite Ihres Gehäuses als separates Verkaufsteil.
PDF erstellen
  • Auswahl alle Artikel
  • Dokumente

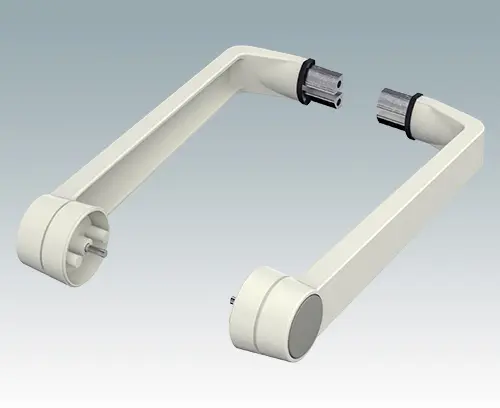

A9300014 Griffbügel Seitenteile

A9300014

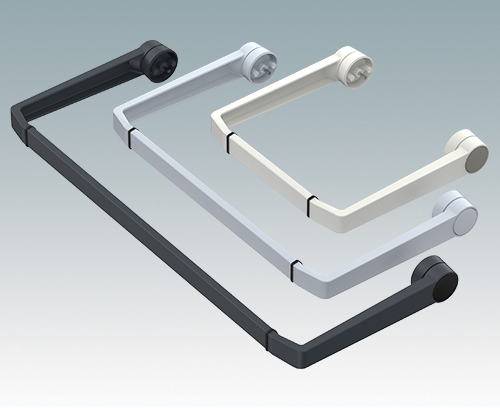

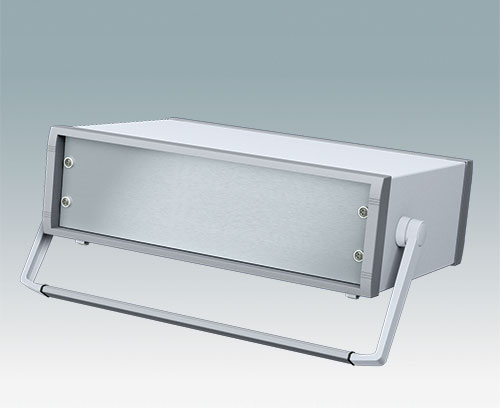

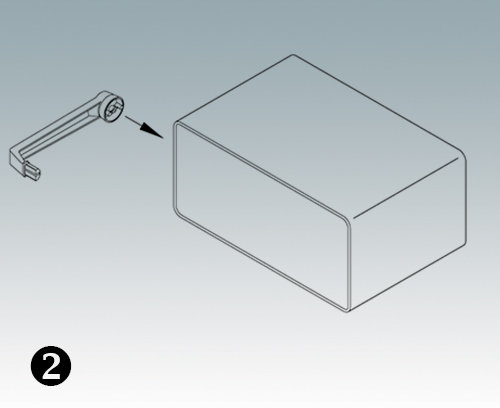

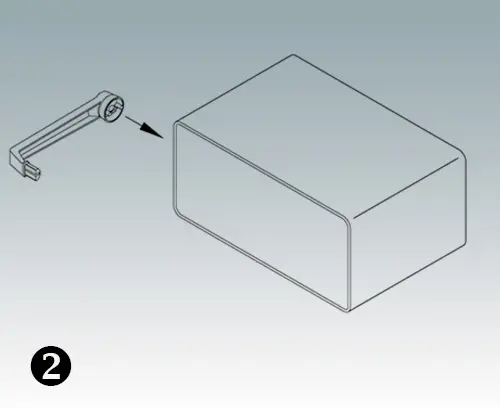

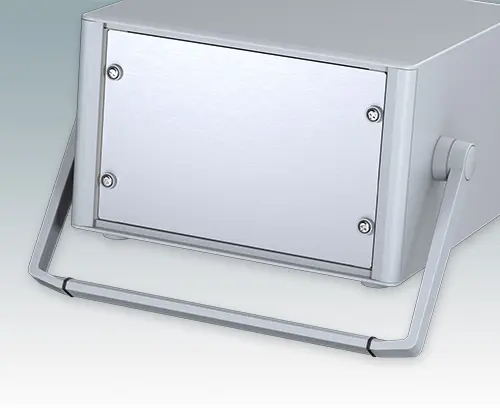

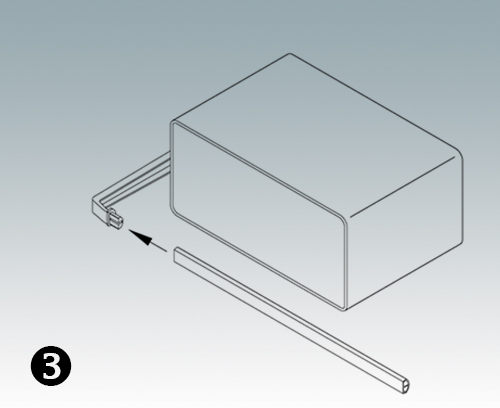

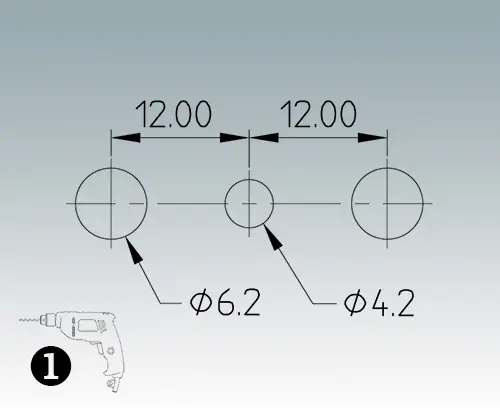

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 9002), 2 Druckknopf (RAL 7032), 2 Befestigungsschrauben

schließen

A9300014

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt
Zink
Grauweiß RAL 9002

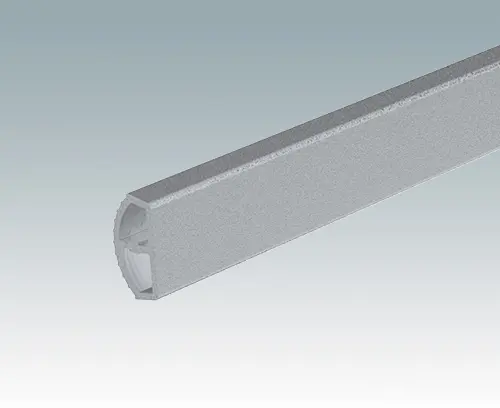

M50930-xxx Griffprofil, RAL 9006

M50930-xxx

Griffprofil, RAL 9006

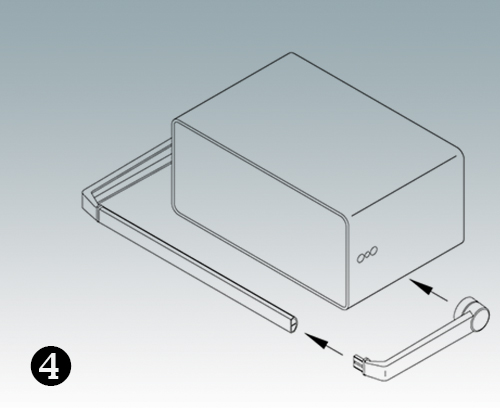

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50930-324, der Griff ist in RAL 9006 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50930-324.5, wobei der Griff in RAL 9006 lackiert ist.

Lieferumfang Griffprofil

schließen

M50930-xxx

Griffprofil, RAL 9006
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Weißaluminium RAL 9006

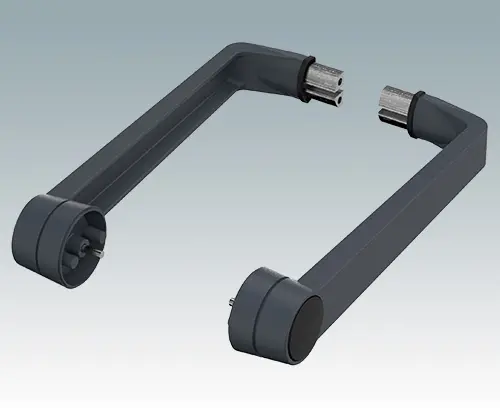

M5093004 Griffbügel Seitenteile

M5093004

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 7016), 2 Druckknopf (RAL 9005), 2 Befestigungsschrauben

schließen

M5093004

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt
Zink
Anthrazit RAL 7016

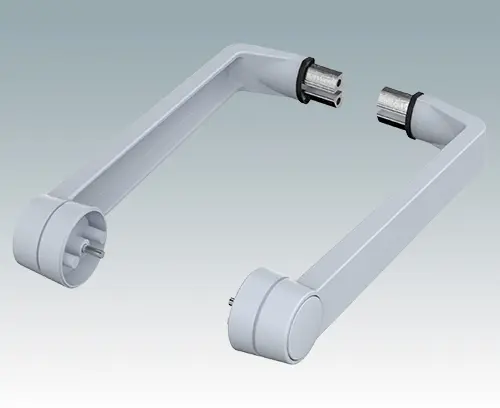

M5093005 Griffbügel Seitenteile

M5093005

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 7035), 2 Druckknopf (RAL 7035), 2 Befestigungsschrauben

schließen

M5093005

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt
Zink
Lichtgrau RAL 7035

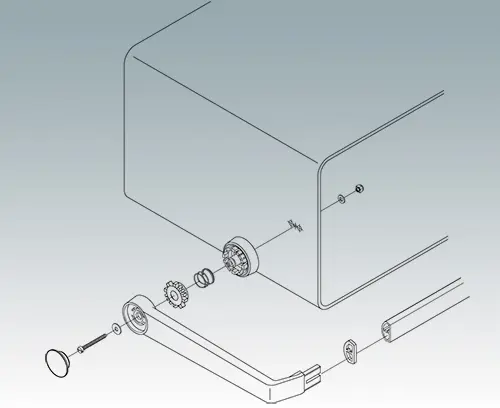

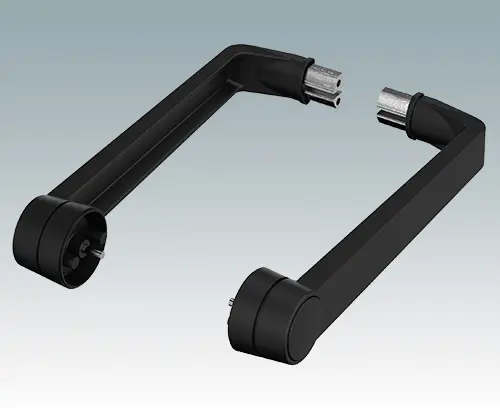

M5093009 Griffbügel Seitenteile

M5093009

Griffbügel Seitenteile Griffbügel zum Tragen und Schrägstellen des Gerätes. Starke Druckknopf-Ratsche mit 30°-Indexierung. Das Gehäuse muss mit drei Löchern auf jeder Seite versehen sein, damit das Seitenarm-Kit passt (siehe Bohrdetails). Zwischen diese beiden Seitenarme passt ein separates Aluminium-Griffprofil, das auf die benötigte Länge zugeschnitten geliefert wird (26 mm kürzer als die Breite des Gehäuses). Zur Erhöhung der Festigkeit empfehlen wir, die Seitenteile mit dem Al-Profil zu verkleben.

Lieferumfang 2 Seitenteile (RAL 9005), 2 Druckknopf (RAL 9005), 2 Befestigungsschrauben

schließen

M5093009

Griffbügel Seitenteile
Produkt Ihrem Warenkorb hinzugefügt
Zink
Schwarz RAL 9005
m50934-xxx_tisw

M50934-xxx

Griffprofil, RAL 7016

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50934-324, der Griff ist in RAL 7016 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50934-324.5, wobei der Griff in RAL 7016 lackiert ist.

Lieferumfang Griffprofil

schließen

M50934-xxx

Griffprofil, RAL 7016
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Anthrazit RAL 7016

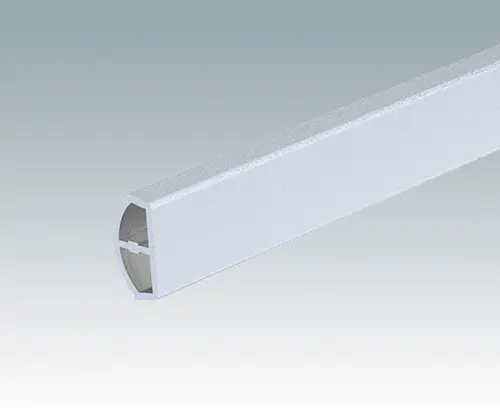

M50935-xxx Griffprofil, RAL 7035

M50935-xxx

Griffprofil, RAL 7035

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50935-324, der Griff ist in RAL 7035 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50935-324.5, wobei der Griff in RAL 7035 lackiert ist.

Lieferumfang Griffprofil

schließen

M50935-xxx

Griffprofil, RAL 7035
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau RAL 7035

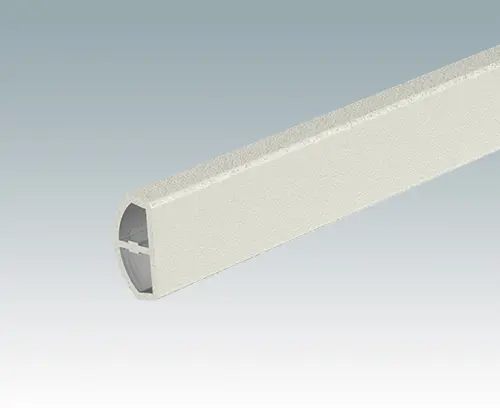

M50937-xxx Griffprofil, RAL 9002

M50937-xxx

Griffprofil, RAL 9002

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50937-324, der Griff ist in RAL 9002 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50937-324.5, wobei der Griff in RAL 9002 lackiert ist.

Lieferumfang Griffprofil

schließen

M50937-xxx

Griffprofil, RAL 9002
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Grauweiß RAL 9002

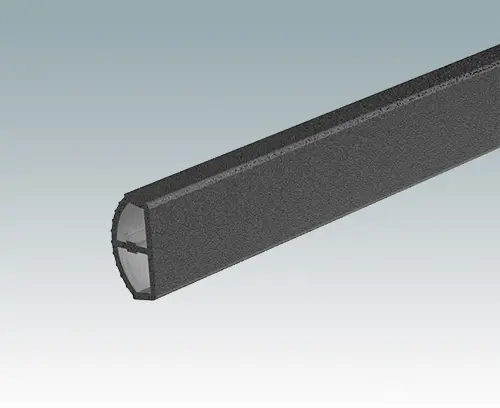

M50939-xxx Griffprofil, RAL 9005

M50939-xxx

Griffprofil, RAL 9005

Das Aluminium-Griffprofil passt zwischen die beiden Seitenarme und wird auf die erforderliche Länge zugeschnitten geliefert (26 mm kürzer als die Breite des Gehäuses).

Bestellung: Ersetzen Sie xxx in der Teilenummer durch die gewünschte Länge. Beispiel: 350 mm breites Gehäuse, Länge des Griffprofils ist 324 mm (350-26). Die Bestell-Nr. lautet dann M50939-324, der Griff ist in RAL 9005 lackiert. Wenn das Gehäuse 350,5 mm breit ist, lautet die Bestell-Nr. M 50939-324.5, wobei der Griff in RAL 9005 lackiert ist.

Lieferumfang Griffprofil

schließen

M50939-xxx

Griffprofil, RAL 9005
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Schwarz RAL 9005
