M6010001 Frontplatte 3HEx10.5
Scroll

M6010001

Frontplatte 3HEx10.5"

Aluminium eloxiert Frontplatte nach 10.5" Rack - Norm DIN 41494 und IEC 297-1.

Lieferumfang

Frontplatte

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M6010001

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Verwendung für

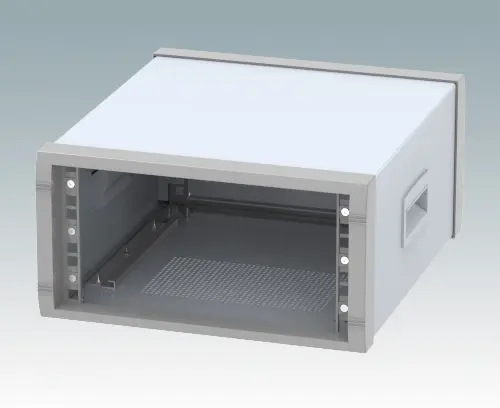

M6010305 INSTRUMET 10.5" 3HEx350mm

M6010305

INSTRUMET 10.5" 3HEx350mm Elegante 10.5" Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern, Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297-1. Attraktives Design mit druckgegossenen Vorder-und Rückrahmen und geschweißtem Gehäuserumpf. Leichte, aber robuste Konstruktion aus aluminium.

Ausführung Mit Seitengriffen

Lieferumfang Front-/ Rückrahmen (2x), Oberteil, Bodenplatte, Rückplatte, Führungsschienen (2x), Seitengriffe (2x), Gehäusefüße (4x), Kippfüße (2x), M4 x 10 mm (8x), M4 x 12 mm (4x), M3 x 8 mm (10x). Vormontiert geliefert.

schließen

M6010305

INSTRUMET 10.5" 3HEx350mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
157x303x350mm

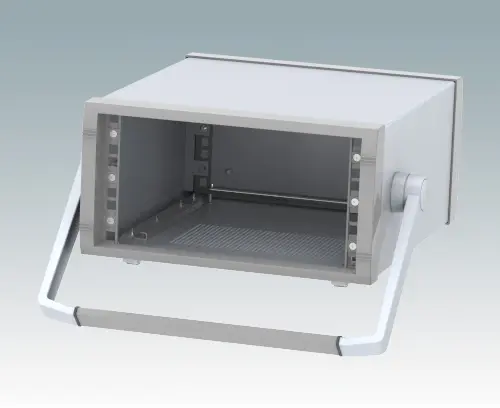

M6010315 INSTRUMET 10.5" 3HEx350mm

M6010315

INSTRUMET 10.5" 3HEx350mm Elegante 10.5" Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern, Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297-1. Attraktives Design mit druckgegossenen Vorder-und Rückrahmen und geschweißtem Gehäuserumpf. Leichte, aber robuste Konstruktion aus aluminium.

Ausführung Mit Griffbügel

Lieferumfang Front-/ Rückrahmen (2x), Oberteil, Bodenplatte, Rückplatte, Führungsschienen (2x), Griffebügel (2x), Gehäusefüße (4x), Kippfüße (2x), M4 x 10 mm (8x), M4 x 12 mm (4x), M3 x 8 mm (10x). Vormontiert geliefert.

schließen

M6010315

INSTRUMET 10.5" 3HEx350mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau/fenstergrau RAL 7035/7040
157x303x350mm

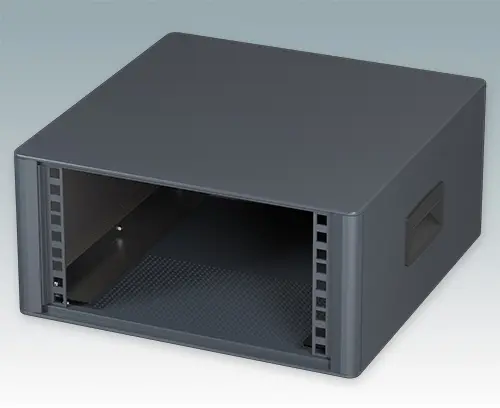

M6610344 TECHNOMET 10,5" 3HEx330mm

M6610344

TECHNOMET 10,5" 3HEx330mm Modernes und äußerst attraktives 10.5-Zoll-Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern (42TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet. Das Gehäuse verfügt über eine Rückplatte, zwei ABS-Seitengriffe und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis.

Ausführung RC103 mit Seitengriffen

Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Seitengriffe (2x), Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (16x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und hellgrau Kunststoffscheibe (4x). Vormontiert geliefert.

schließen

M6610344

TECHNOMET 10,5" 3HEx330mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Anthrazit RAL 7016
156.6x323x330mm

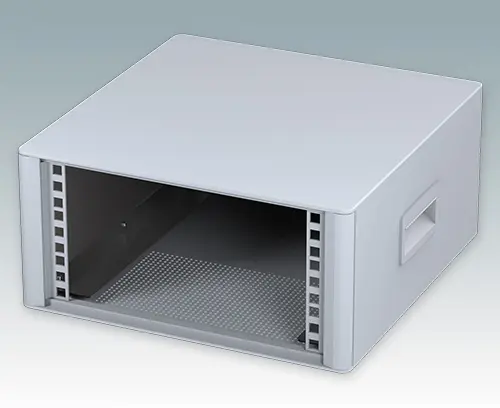

M6610345 TECHNOMET 10,5" 3HEx330mm

M6610345

TECHNOMET 10,5" 3HEx330mm Modernes und äußerst attraktives 10.5-Zoll-Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern (42TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet. Das Gehäuse verfügt über eine Rückplatte, zwei ABS-Seitengriffe und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis.

Ausführung RC103 mit Seitengriffen

Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Seitengriffe (2x), Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (16x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und hellgrau Kunststoffscheibe (4x). Vormontiert geliefert.

schließen

M6610345

TECHNOMET 10,5" 3HEx330mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau RAL 7035
156.6x323x330mm

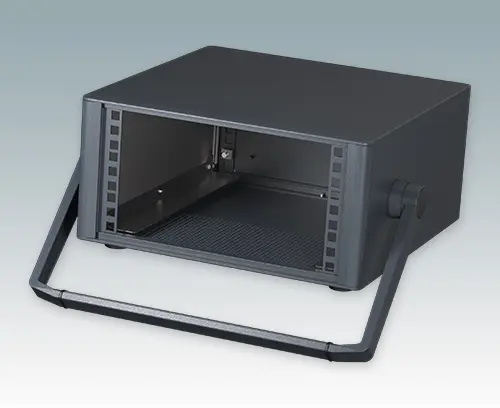

M6610354 TECHNOMET 10,5" 3HEx330mm

M6610354

TECHNOMET 10,5" 3HEx330mm Modernes und äußerst attraktives 10.5-Zoll-Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern (42TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet. Das Gehäuse verfügt über eine Rückplatte, Griffbügel und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis.

Ausführung RC103H mit Griffbügel

Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Griffbügel, Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (16x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und hellgrau Kunststoffscheibe (4x). Vormontiert geliefert.

schließen

M6610354

TECHNOMET 10,5" 3HEx330mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Anthrazit RAL 7016
156.6x323x330mm

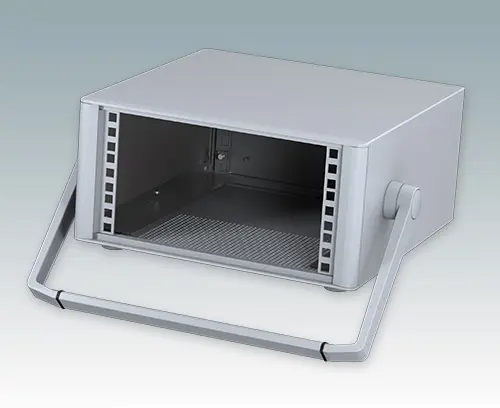

M6610355 TECHNOMET 10,5" 3HEx330mm

M6610355

TECHNOMET 10,5" 3HEx330mm Modernes und äußerst attraktives 10.5-Zoll-Instrumentengehäuse geschaffen zur Aufnahme von Standard-3HE-Baugruppenträgern (42TE), Chassis und Frontplatten. Entsprechen DIN 41494 & IEC 297. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben für eine professionelle Aufmachung. Alle Gehäuseplatten sind mit M4-Gewindebolzen zum Erdanschluss ausgestattet. Das Gehäuse verfügt über eine Rückplatte, Griffbügel und vier ABS-Füße mit einsteckbare rutschfeste Gummifüße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Interne Tragschienen für Baugruppenträger/Chassis.

Ausführung RC103H mit Griffbügel

Lieferumfang Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Griffbügel, Gehäusefüße (4x), Gummifüße (4x) M3 x 6 mm (2x) M3 x 8 mm (16x), M4 x 16 mm (8x), M4 x 12 mm (x6), Stahl Käfigmutter M6 (4x), M6 x 16 mm und hellgrau Kunststoffscheibe (4x). Vormontiert geliefert.

schließen

M6610355

TECHNOMET 10,5" 3HEx330mm
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Lichtgrau RAL 7035
156.6x323x330mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Matt eloxiert
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Breite
269.2 mm
Höhe
3 mm
Tiefe
132.5 mm
Höheneinheiten
3 HE

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
0.28 kg
Warentarifnummer
(METCASE Produkt)
76061293
Herstellungsland
Großbritannien
