M6119239 COMBIMET T 19
Scroll

M6119239

COMBIMET T 19" 2HEx365mm Oben offen

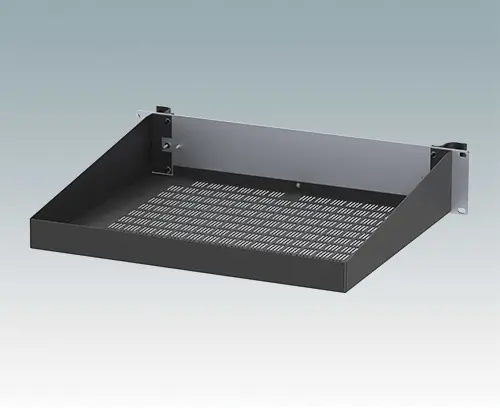

Modernes, oben offenes 19" Rack-Gehäuse aus Aluminium mit eloxierter Frontplatte und zwei ergonomischen Frontplattengriffen. Der belüftete einteilige Gehäusekorpus verfügt über schräge Seitenplatten und eine niedrige Rückwand. Der Boden ist vorgestanzt zur Befestigung von Leiterkarten-Abstandshaltern oder der als Zubehör erhältlichen internen Montageplatte. Alle Teile verfügen über M4-Erdungsbolzen für Stromdurchgang.

Ausführung

Oben offen

Lieferumfang

19-Zoll-Frontplatte, belüfteter Gehäusekorpus, Griffprofile (2x), M4 x 16 mm (4x), M3 x 8 mm (1x). Komplett montiert geliefert.

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M6119239

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5900016 19" Montage-Set

M5900016

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M6000035 19" Montage-Set

M6000035

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und hellgrau Kunststoffscheibe (4x).

schließen

M6000035

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Lichtgrau RAL 7035
M6200365 Montageplatte-Set (365mm)

M6200365

Montageplatte-Set (365mm) Montageplatte-Set aus Aluminium mit 9 eingebrachten Bohrungen, abgestimmt zur Befestigung im Combimet (Tiefe 365 mm) Bodenplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (x9) und M3 x 6 mm Befestigungsschraube (x18).

schließen

M6200365

Montageplatte-Set (365mm)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank
335x330x1.5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Schwarz RAL 9005
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Höhe
88.1 mm
Breite
482.6 mm
Tiefe
365 mm
Höheneinheiten
2 HE
Platinenlänge Unterteil
428 mm
Platinenbreite Unterteil
357 mm

Katalogseiten

Zeichnungen

3D-Modelle

Gewicht/1 Stück
1.5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
