M6219679 COMBIMET 19
Scroll

M6219679

COMBIMET 19" 6HEx610mm

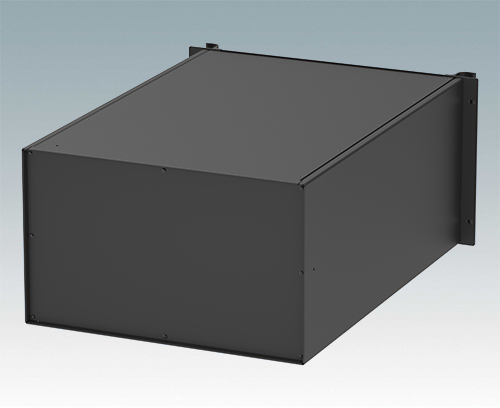

Universelles 19” Rack-Gehäuse mit Frontplatte in Aluminium schwarz lackiert und zwei ergonomischen Frontblechgriffen. Der Alugehäusekörper besteht aus zwei Seitenblechen mit abnehmbaren Deck-, Boden- und Rückblechen. Das Bodenblech hat Montagelöcher für eine Leiterplatte oder die zugehörige Montageplatte. Für den elektrischen Anschluss sind alle Teile mit M4 Erdungsschrauben ausgestattet.

Ausführung

Ohne Lüftung

Lieferumfang

19” Frontplatte, Deckplatte, Bodenplatte, Seitenteile (2x), Rückplatte, Griffe (2x), M4 x 16 mm (6x), M3 x 8 mm (22x), M3 x 8 mm (6x). Komplett montiert geliefert.

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M6219679

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
M5900016 19" Montage-Set

M5900016

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900016

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M5900018 19" Montage-Set

M5900018

19" Montage-Set Montage-Set zur Montage eines 19" Rack-Gehäuse oder 19-Zoll Frontplatte in ein Rack. Schwarze Schrauben und schwarze Unterlegscheiben.

Lieferumfang Stahl Käfigmutter M6 (4x), M6 x 16 mm schwarze Schraube und schwarze Kunststoffscheibe (4x).

schließen

M5900018

19" Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
Schwarz RAL 9005
M6200610 Montageplatte-Set (24-Zoll)

M6200610

Montageplatte-Set (24-Zoll) Montageplatte-Set aus Aluminium mit 9 eingebrachten Bohrungen, abgestimmt zur Befestigung im Combimet (Tiefe 24-Zoll) Bodenplatte.

Lieferumfang Montageplatte, M3 x 10 mm Gewinde Abstandshalter (x9) und M3 x 6 mm Befestigungsschraube (x18).

schließen

M6200610

Montageplatte-Set (24-Zoll)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank
335x574.6x1.5mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Schwarz RAL 9005
Standards
IEC 60297-3
REACH konform
RoHS konform
DIN 41494
Höhe
266 mm
Breite
482.6 mm
Tiefe
609.6 mm
Höheneinheiten
6 HE
Platinenlänge Unterteil
574.5 mm
Platinenbreite Unterteil
335 mm

Katalogseiten

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
6 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
