M6436325 Technomet SL315S
Scroll

M6436325

Technomet SL315S

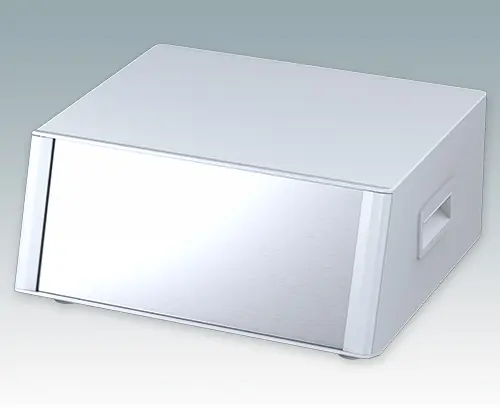

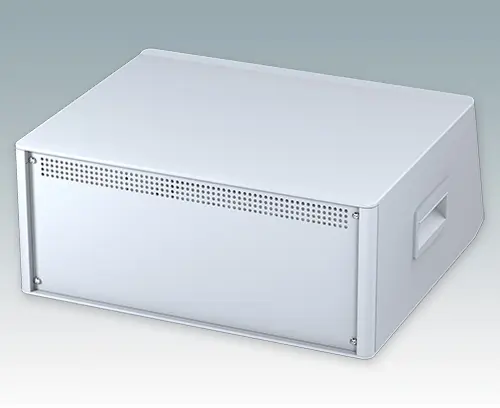

Modernes und äußerst attraktives Instrumentengehäuse mit geneigter Bedienfront für Tischanwendungen und den mobilen Einsatz. Die eleganten Front- und Rückrahmen sind perfekt auf den Aluminiumgehäusekorpus abgestimmt. Design-Blenden (Front und Rückseite) verbergen die Montageschrauben sowie die Schrauben der Frontplatten und sorgen für eine professionelle Aufmachung. Das vormontierte interne Chassis verfügt über vier M3-Leiterplattenmontagebolzen im Boden. Das interne Chassis kann auch mit 9 Einschub-Leiterplatten ausgestattet werden dank der steckbaren Zubehör-Führung M6490010 (Bestellen Sie 4 Führungen pro Leiterplatte). Das Gehäuse verfügt über eine Rückplatte, zwei ABS-Seitengriffe und vier einstellbare ABS-Füße. Boden- und Rückplatte verfügen über Lüftungsschlitze. Die Frontplatten sind gesondert zu bestellen.

Ausführung

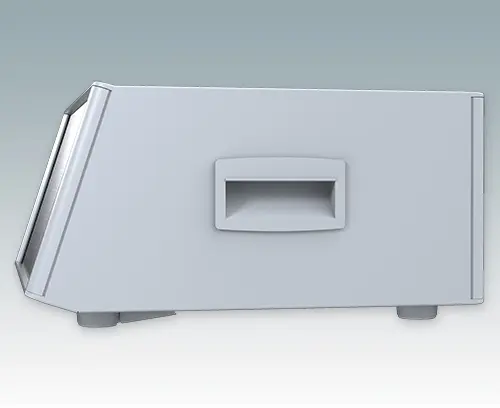

Mit geneigter Bedienfront

Lieferumfang

Frontrahmen (2x), Deckplatte, Bodenplatte/Chassis, Rückplatte, Design-Blenden (2x Front), Design-Blenden (2x Rückseite), clip (8x), Seitengriffe (2x), Gehäusefüße (4x), Kippfüße (2x), M3 x 6 mm (2x) M3 x 8 mm (8x), M4 x 16 mm (8x). Vormontiert geliefert.

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M6436325

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Mit Seitengriffen

Mit geneigter Bedienfront

  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau RAL 7035
Standards
REACH konform
RoHS konform
Breite
350 mm
Tiefe
320 mm
Höhe
150 mm
Platinenlänge Unterteil
298 mm
Platinenbreite Unterteil
304 mm

Katalogseiten

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
2.5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
