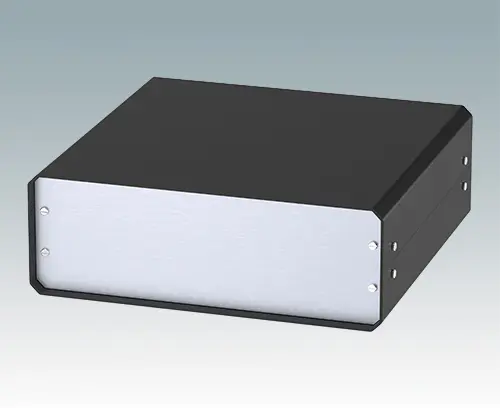

M5502119 UNICASE 2
Scroll

M5502119

UNICASE 2

Attraktives, universelles Gehäusesystem für Tischgeräte oder mobile Anwendungen. Besonders gute Zugänglichkeit bei Montage- und Bestückungsarbeiten. Interne Montageprofile mit vier Führungspositionen für die Befestigung der Leiterkarten. Eloxierte Aluminium Frontplatten sind beigefügt.

Lieferumfang

Deckplatte, Bodenplatte, Montageprofile (2x), Frontplatte (2x), Gummifuß (4x), M3 x 6 mm (16x), Mutter M3 (8x).

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5502119

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör "Schrauben"

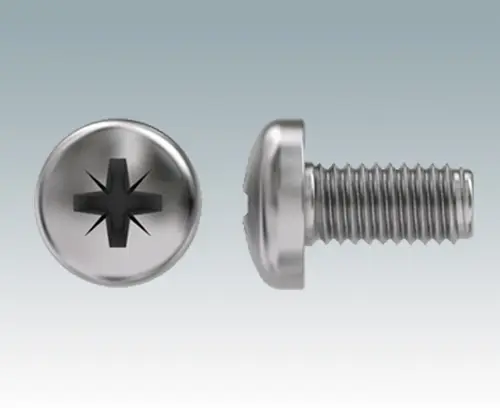

M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm

Zubehör

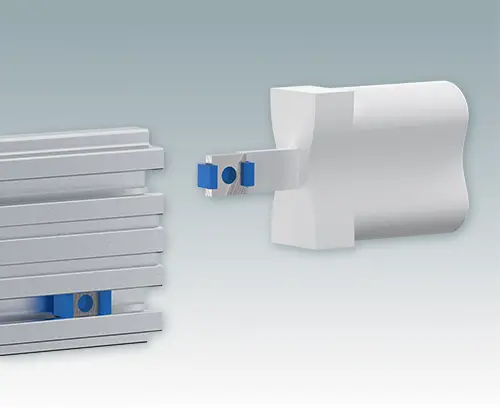

M5500001 Unicase-Montagewerkzeug

M5500001

Unicase-Montagewerkzeug

Dieses Montagewerkzeug positioniert die blauen Gewindemutternhalter in der richtigen Position in den UNICASE-Extrusionsprofilen. Die Mutternhalter werden dann jedes Mal perfekt mit den Schrauben der Abdeckungsbaugruppe ausgerichtet. Dies verbessert die Montagezeit der Gehäuse, insbesondere für regelmäßige Produktionsläufe. Das Werkzeug ist 3D-gedruckt in zähem PA2200 (Nylon).

Lieferumfang Montagewerkzeug (x1)

schließen

M5500001

Unicase-Montagewerkzeug
Produkt Ihrem Warenkorb hinzugefügt
PA 2200 (Polyamid)
Weiß
44x13x27mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Schwarz RAL 9005
Standards
REACH konform
RoHS konform
Breite
260 mm
Tiefe
250 mm
Höhe
90 mm
Platinenlänge Unterteil
229 mm
Platinenbreite Unterteil
241 mm

Katalogseiten

Montageanleitungen (Gruppe)

Zeichnungen

3D-Modelle

Gewicht/1 Stück
1.5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
