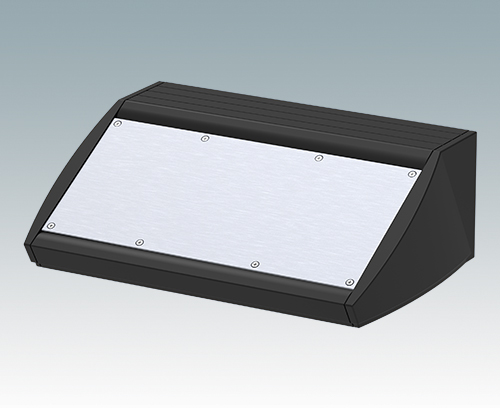

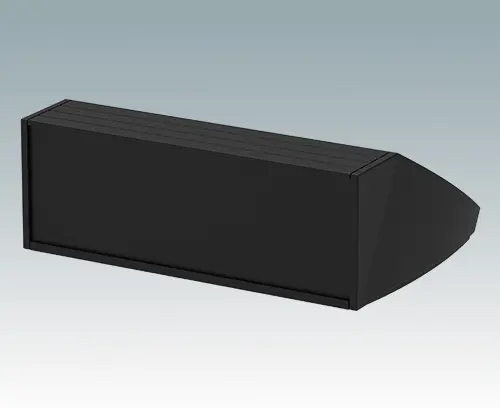

M5330119 UNIDESK M300
Scroll

M5330119

UNIDESK M300

Pultgehäuse mit ergonomisch günstiger Bedienfront für Tisch- oder Wandanwendungen. Vormontiertes Aluminium-Gehäuse mit abnehmbarer Bodenplatte. Frontplatte als Zubehör.

Ausführung

Ohne Dichtung

Lieferumfang

Aluminium-Gehäuse, Bodenplatte, Gehäusefüße (4x), M3 x 12 mm (20x), M3 x 12 mm T10 (20x).

2D PDF Zeichnung
3D PDF Ansicht
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5330119

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5301503 Frontplatte M300

M5301503

Frontplatte M300 Frontplatte für UNIDESK M300 Pultgehäuse.

Lieferumfang Frontplatte (schraube mit dem Gehäuse geliefert).

schließen

M5301503

Frontplatte M300
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
270x2x123mm
M5302213 Wandhalter-Set M300

M5302213

Wandhalter-Set M300 Wandhalter-Set für UNIDESK M300 Pultgehäuse.

Lieferumfang Aluminium-Profil (2x)

schließen

M5302213

Wandhalter-Set M300
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Schwarz RAL 9005
Standards
REACH konform
RoHS konform
Breite
300 mm
Tiefe
200 mm
Höhe
102 mm
Platinenlänge Unterteil
147 mm
Platinenbreite Unterteil
245 mm

Katalogseiten

Montageanleitungen (Gruppe)

Zeichnungen

3D-Modelle

3D PDF Ansicht (In Acrobat Reader öffnen)

Gewicht/1 Stück
1.5 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
