M5623035 UNIMET-PLUS 1H
Scroll

M5623035

UNIMET-PLUS 1H

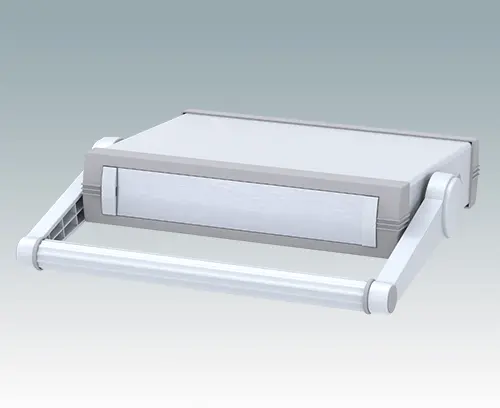

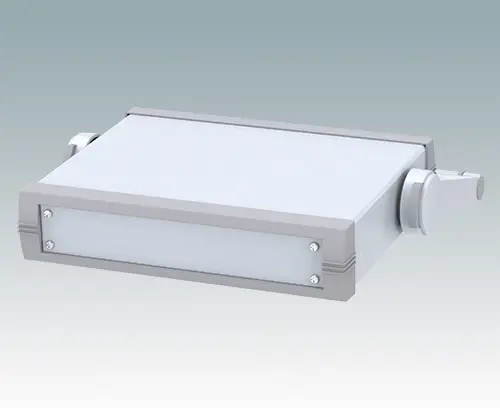

Modernes Aluminiumgehäuse mit Griffbügel für Tischanwendungen und den mobilen Einsatz. Vormontiertes Innenchassis mit vier Rastführungen für Leiterplatinen. Vier Standardführungspositionen – zusätzliche Positionen können auf Anfrage ausgestanzt werden. Elegante Front- und Rückrahmen passend zum vorgefertigten Gehäuseaufbau. Eine abnehmbare Rückplatte und vier selbstklebende rutschhemmende Füße sind inklusive. Frontplatten-Set als Zubehör.

Ausführung

Mit Griffbügel

Lieferumfang

Deckplatte, Bodenplatte/Chassis, Frontrahmen (x2), Rückplatte, Griffbügel, Kartenführungen (x4), M3 x 8 mm (x8), M4 x 16 mm (x4) und Gummifuß (x4).

2D PDF Zeichnung
In den Warenkorb legen In den Warenkorb legen In den Warenkorb legen
Produkt Ihrem Warenkorb hinzugefügt
weiter oder Warenkorb öffnen
PDF-Datenblatt erstellen

Erstellen Sie Ihr PDF-Datenblatt für M5623035

Bitte wählen Sie die Produktinformationen für Ihr Datenblatt aus.

schließen
  • Passende Systemkomponenten

Zubehör

M5600001 Leiterkarten Montage-Set

M5600001

Leiterkarten Montage-Set Set mit zehn M3-Leiterkarten-Abstandshaltern aus Kunststoff, die überall im Gehäuse angebracht werden können. Höhe der Abstandshalter 10 mm. Passt zu Ø3,2-mm-Bohrung in Gehäuseplatte. Lieferung mit M3-Befestigungsschrauben.

Wenn Befestigungsschrauben für die Leiterplatte oder die Montageplatte erforderlich sind, beachten Sie bitte unseren Schraubensatz M5600010.

Lieferumfang 10 M3 x 10 mm Abstandshalter, 10 M3 x 6 mm Senkkopfschrauben.

schließen

M5600001

Leiterkarten Montage-Set
Produkt Ihrem Warenkorb hinzugefügt
PA 6
Schwarz RAL 9005
M5600010 PCB-Befestigungsschrauben, M3

M5600010

PCB-Befestigungsschrauben, M3

Packung mit 100 Flachkopf-Pozi-Antriebsschrauben M3 x 6 mm. Dient zum Anbringen von Leiterplatten und Montageplatten an den Abstandshaltern mit Gewinde in unseren Standardgehäusen: TECHNOMET, MINIMET

Diese Schrauben eignen sich auch zur Verwendung in Kombination mit dem M5600001 - Leiterplattenmontagesatz, um Leiterplatten an den Kunststoffmontagesäulen zu befestigen. Befestigungspunkte sind in den folgenden Beilagen für diesen Bausatz enthalten: COMBIMET 19", VERSAMET 19", UNIMET 19", UNIDESK, UNIMET, UNIMET-PLUS, DATAMET

Diese Schrauben können auch verwendet werden, um die mit unseren UNICASE Gehäuse gelieferten Standardschrauben für die Schlitzgehäusebaugruppe zu ersetzen - wenn Pozi-Antriebsschrauben bevorzugt werden.

Darüber hinaus kann dieser Schraubensatz hilfreich sein, wenn Ihr Gehäuse mit M3-Gewindeeinsätzen und -Säulen ausgestattet ist.

Lieferumfang 100 Schrauben M3x6mm.

schließen

M5600010

PCB-Befestigungsschrauben, M3
Produkt Ihrem Warenkorb hinzugefügt
Stahlmetall
Verzinkt
6mm
M5600015 Gehäusefüße, Set 1

M5600015

Gehäusefüße, Set 1 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Ausführung Ohne Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x) und selbstformende Schrauben (x4).

schließen

M5600015

Gehäusefüße, Set 1
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm
M5600045 Gehäusefüße, Set 2

M5600045

Gehäusefüße, Set 2 Universelle Gehäusefüße passend für Kunststoff- und Metallgehäuse mit max. 4 mm Wandstärke.

Kippfuß:
F Max. 200 N (TÜV SÜD getestet: ASTM D642-00 - Kompressionstest)
3.69 kg Last (TÜV SÜD getestet: DEF STAN 00-35 Pt 4 Iss. 3 - stürzen Test)

Ausführung Mit Kippfuß.

Lieferumfang Grundteile (4x), TPE Anti-Rutsch-Pad (4x), Kippfüße (2x) und selbstformende Schrauben (4x).

schließen

M5600045

Gehäusefüße, Set 2
Produkt Ihrem Warenkorb hinzugefügt
ABS (UL 94 HB)
Lichtgrau RAL 7035
34x17x16mm
M5700203 Kartenführung, 102mm

M5700203

Kartenführung, 102mm Kartenführung zum Einrasten für 1,6 mm starken Leiterplatinen. Details zu den Ausstanzungen finden Sie in den Zeichnungen. Geeignet für Unimet-Plus-Gehäuse 1/1H/2/2H.

Hinweis: Unimet-Plus-Gehäuse werden standardmäßig bereits mit 4 Führungen ausgeliefert.

Lieferumfang 1 Kartenführung

schließen

M5700203

Kartenführung, 102mm
Produkt Ihrem Warenkorb hinzugefügt
PA 6/6 (UL 94 V-2)
Weiß
M5700607 Frontplatten-Set (1/1H)

M5700607

Frontplatten-Set (1/1H) Frontplatten-Set für die Gehäuse Unimet 1/1H und Unimet-Plus 1/1H. Abdeckstreifen verbergen die Montageschrauben und dienen als Führung für eine Membrantastatur, Folientastatur oder ein Produktschild.

Lieferumfang Frontplatte, 2 Abdeckstreifen (Befestigungen mit den Gehäusen mitgeliefert)

schließen

M5700607

Frontplatten-Set (1/1H)
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Matt eloxiert
199.5x2x33.6mm
  • Technische Daten
  • Zeichnungen / Infos
  • Kaufmännische Daten
Material
Aluminium
Farbe
Lichtgrau/fenstergrau RAL 7035/7040
Standards
REACH konform
RoHS konform
Breite
230 mm
Tiefe
193 mm
Höhe
50 mm
Platinenlänge Unterteil
182 mm
Platinenbreite Unterteil
184 mm

Katalogseiten

Montageanleitungen (Teil)

Zeichnungen

3D-Modelle

Gewicht/1 Stück
1 kg
Warentarifnummer
(METCASE Produkt)
76169990
Herstellungsland
Großbritannien
