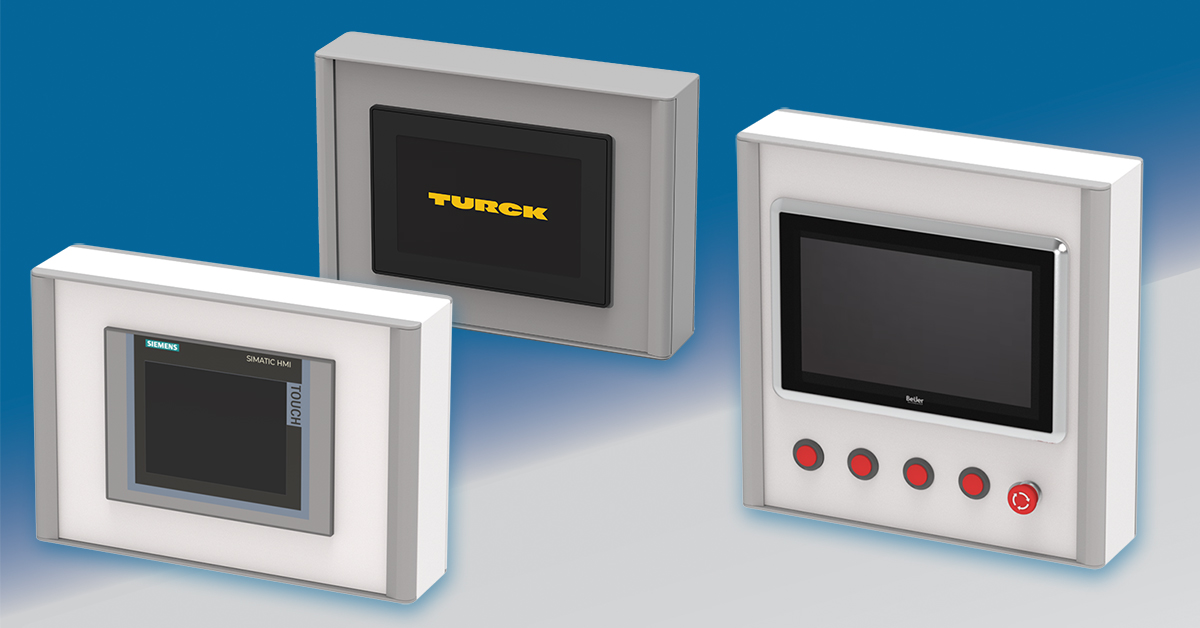

INSTALLATION VON SIEMENS-, TURCK- UND BEIJER-DISPLAYS IN TECHNOMET-CONTROL HMI-GEHÄUSE

PREMIUM TECHNOMET-CONTROL VESA-/WAND-/STANGEMONTAGEGEHÄUSE FÜR TOUCHSCREENS UND DISPLAYS

In diesem Blog stellen wir die Installationsdetails für die Montage von Siemens-, Turck-Banner- und Beijer-Displays in TECHNOMET-CONTROL-Gehäusen bereit. (Andere kompatible Displays sind Beckhoff und B&R).

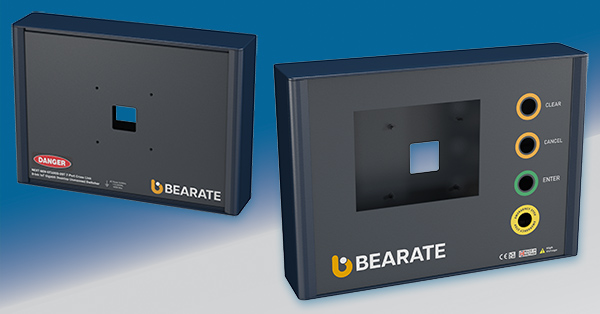

Das elegante, robuste TECHNOMET-CONTROL ist unser Premium-Aluminiumgehäuse für VESA-montierte Elektronik: HMI-Panel-PCs, Touchscreens und Standarddisplays. Die Montage erfolgt an Tragarmen, Wänden, Masten und Halterungen.

Diese attraktiven Aluminiumgehäuse verfügen über ein stimmiges Design mit stilvollen bündigen Blenden, die die Qualität und Raffinesse der darin enthaltenen Elektronik unterstreichen. Aufsteckbare Blenden verbergen alle Montageschrauben. Für die Montage der Gehäuse an Maschinen, Wänden usw. können standardmäßige VESA MIS-D 100-Befestigungen auf der Rückseite verwendet werden. Es gibt viel Platz für Anschlüsse und die abnehmbare Bodenplatte bietet Platz für die Kabeleinführung. Alle Gehäusewände sind mit M4-Gewindesäulen für Erdungsanschlüsse ausgestattet. Zum Zubehör gehören Wand-/Maschinenmontagesätze, eine Mastmontagehalterung, Frontplatten und interne Montageplattensätze.

TECHNOMET-CONTROL ist in vier Standardgrößen erhältlich und kann in zwei Standardfarbtönen spezifiziert werden: Verkehrsgrau A (RAL 7042) und Verkehrsweiß (RAL 9016)/Verkehrsgrau A (RAL 7042). Sondergrößen und Farben können auf Anfrage bereitgestellt werden.

BESTELLINFORMATIONEN FÜR TECHNOMET-CONTROL

Verwenden Sie diese Tabelle, um die Bestellinformationen für jedes TECHNOMET-CONTROL-Gehäuse anzuzeigen, auf das in den nachstehenden Installationsanleitungen für das Display verwiesen wird.

Die vollständigen technischen Spezifikationen einschließlich Zeichnungen und 3D-Modelle finden Sie auf der Übersichtsseite des TECHNOMET-CONTROL-Sortiments.

TECHNOMET-CONTROL >>

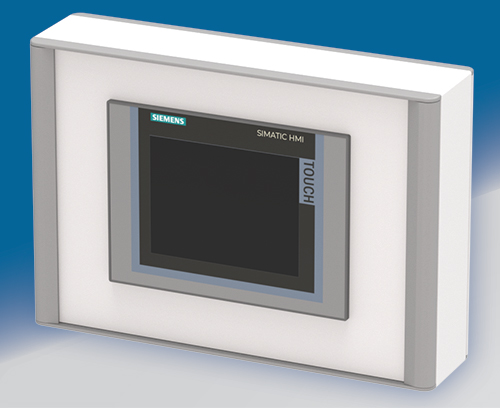

EINBAU VON SIEMENS KTP/TP-ANZEIGEN IN TECHNOMET-CONTROL

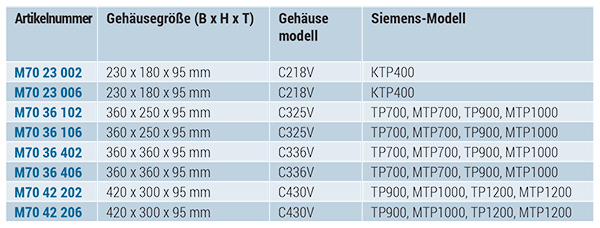

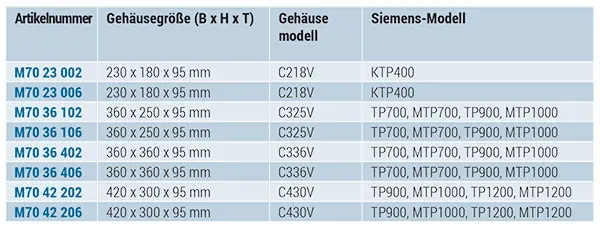

TECHNOMET-CONTROL wurde ganz im Hinblick auf die HMI-Touchscreen-Panels KTP und TP von Siemens entwickelt. Diese Premium-Gehäuse können die folgenden Siemens-Display-Modelle aufnehmen: KTP400, TP700, MTP700, TP900, MTP1000, TP1200, MTP1200. Sehen Sie sich die Tabelle unten an, um zu sehen, welche Größe von TECHNOMET-CONTROL Sie für Ihr Siemens-Display benötigen.

DETAILS DES FRONTPLATTENAUSSCHNITTS

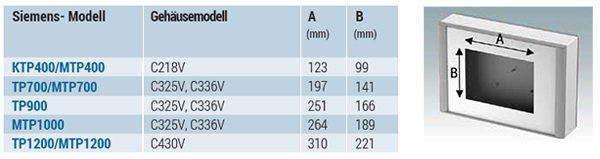

Einzelheiten zu den Frontplattenstanzungen für KTP-, TP- und MTP-Displays von Siemens finden Sie in der Tabelle unten. Als Maßanfertigung können wir vorgestanzte Frontplatten liefern. Die Panels sind mit Öffnungen für das Display und für alle anderen Bedienelemente oder Schnittstellen vorgestanzt. Auch digitaler Druck von Logos, Legenden und Grafiken in Fotoqualität ist möglich.

Laden Sie das Siemens-Installationsdatenblatt herunter >>

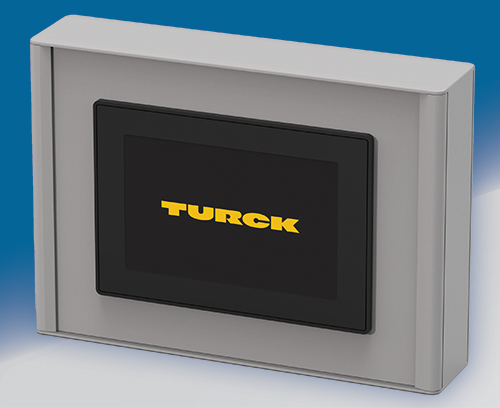

MONTAGE VON TURCK-BANNER-DISPLAYS IN TECHNOMET-CONTROL-GEHÄUSE

Zunehmend entscheiden sich unsere Kunden für Turck-Bannerdisplays für TECHNOMET-CONTROL. Seit der Gründung des Joint Ventures Hans Turck GmbH und Banner Engineering Corp. im Jahr 1990 erfreuen sich diese Displays insbesondere in der Automatisierungsbranche großer Beliebtheit.

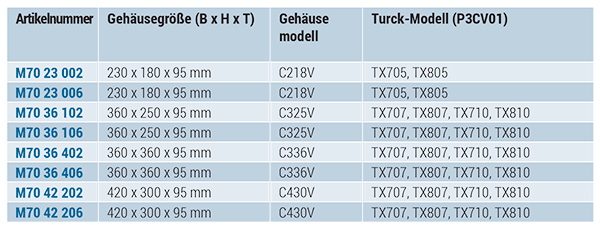

Turck-Banner-Displays sind für ihre Zuverlässigkeit und Langlebigkeit bekannt. TECHNOMET-CONTROL-Gehäuse sind kompatibel mit Turck Banner TX700 und TX800 HMI-Touchpanels: TX705-P3CV01, TX805-P3CV01, TX707-P3CV01, TX807-P3CV01, TX710-P3CV01 und TX810-P3CV01. Sehen Sie sich die Tabelle unten an, um zu sehen, welche Größe von TECHNOMET-CONTROL für Ihr Turck-Banner-Display die richtige ist.

DETAILS DES FRONTPLATTENAUSSCHNITTS

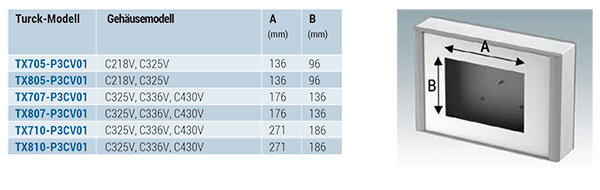

Einzelheiten zur Frontplattenstanzung für Turck-Banner-Displays finden Sie in der Tabelle unten. Als Maßanfertigung können wir vorgestanzte Frontplatten liefern. Die Panels sind mit Öffnungen für das Display und für alle anderen Bedienelemente oder Schnittstellen vorgestanzt. Auch digitaler Druck von Logos, Legenden und Grafiken in Fotoqualität ist möglich.

Laden Sie das Turck-Installationsdatenblatt herunter >>

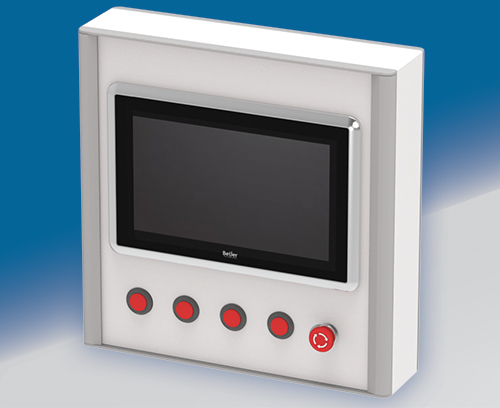

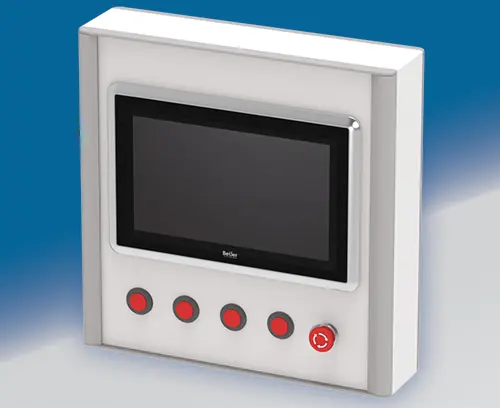

INSTALLATION VON BEIJER-DISPLAYS IN TECHNOMET-CONTROL-GEHÄUSE

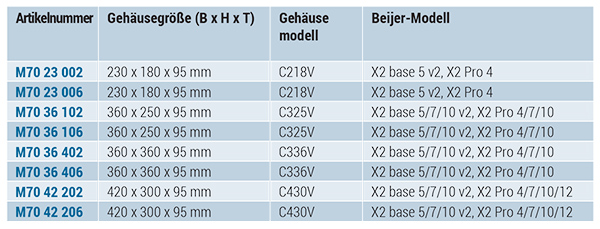

Beijer-Displays sind außerdem robust, zuverlässig und für den Einsatz in rauen Industrieumgebungen konzipiert. Die X2-Serie von Beijer repräsentiert „die nächste Generation von HMI-Panels“. Geben Sie TECHNOMET-CONTROL für Beijer X2 Base- und X2 Pro-Displays an: X2 Base 5 v2, X2 Base 7 v2, X2 Base 10 v2, X2 Pro 4, X2 Pro 7, X2 Pro 10 und X2 Pro 12. Weitere Informationen finden Sie in der Tabelle unten Details.

DETAILS DES FRONTPLATTENAUSSCHNITTS

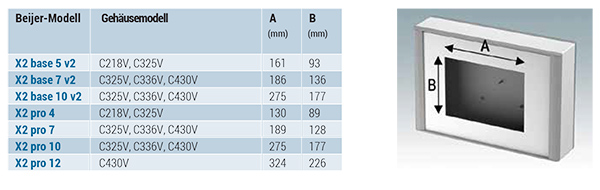

Die Stanzdetails für die Frontplatte der Beijer X2-Displays finden Sie in der Tabelle unten. Als Maßanfertigung können wir vorgestanzte Frontplatten liefern. Die Panels sind mit Öffnungen für das Display und für alle anderen Bedienelemente oder Schnittstellen vorgestanzt. Auch digitaler Druck von Logos, Legenden und Grafiken in Fotoqualität ist möglich.

Laden Sie das Beijer-Installationsdatenblatt herunter >>

SPEZIFIZIEREN SIE MASSGESCHNEIDERTE TECHNOMET-CONTROL-GEHÄUSE

Alle diese TECHNOMET-CONTROL-Gehäuse können vollständig kundenspezifisch geliefert werden, sodass sie direkt an Ihre Produktionslinie geliefert werden können, bereit für den Einbau Ihrer Elektronik.

Zu den internen Anpassungsdiensten bei METCASE gehören:

• Maßgeschneiderte Größen – TECHNOMET-CONTROL kann in individuellen Höhen, Breiten und Tiefen spezifiziert werden
• Maßgeschneiderte Frontplatten – die typische Mindestbestellmenge beträgt 10 Stück, basierend auf der Größe der Platte
• CNC-Bearbeitung – Stanzen, Abkanten, Fräsen, Bohren und Gewindeschneiden
• Befestigungen und Einsätze – wählen Sie aus einer großen Auswahl, einschließlich Gewindeeinsätzen und Bolzen
• Digitaldruck von Legenden, Logos und Grafiken in Fotoqualität.

METCASE-Anpassungsdienste >>

ERHALTEN SIE EXPERTENBERATUNG ZU TOUCHSCREEN-DISPLAY-GEHÄUSE

Kontaktieren Sie das METCASE-Team für fachkundige Beratung zur Spezifizierung der besten Standard- oder kundenspezifischen Metallgehäuse für Ihre Touchscreens und Displays.
