CNC-Stanzen und Abkanten
Scroll

CNC-Stanzen und Abkanten

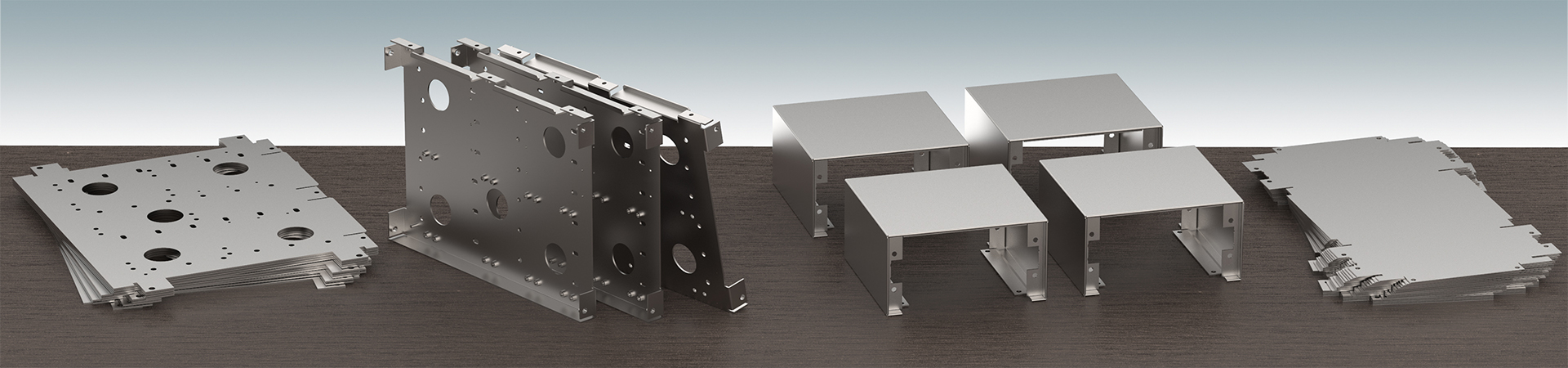

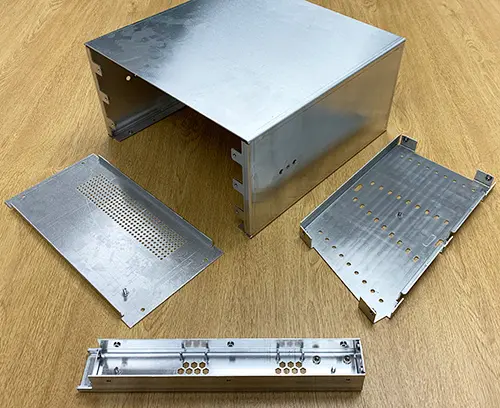

Gefertigte Platten und Teile aus Blech

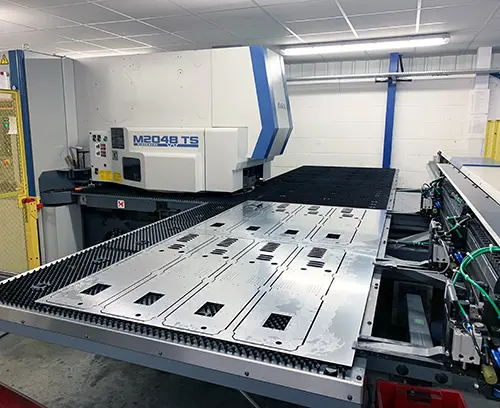

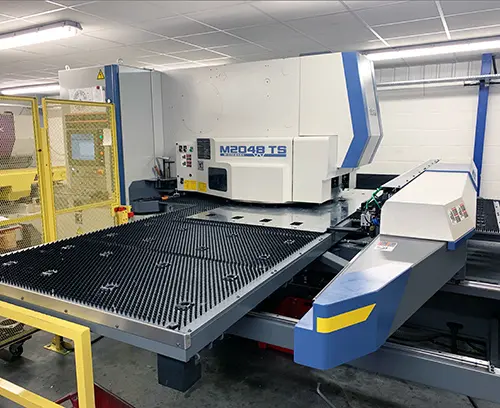

Wir stellen alle gefertigten Teile intern mit unseren hochmodernen Produktionsanlagen her. Dazu gehören unter anderem CNC-Stanz- und Abkantmaschinen. Flache Aluminium- und Stahlbleche können mit einer beliebigen Anzahl von Löchern oder einer Reihe von Schlitzen gestanzt werden, um spezielle Frontplatten, Oberteile, Abdeckungen sowie Deck- und Bodenplatten für Ihre Gehäuse herzustellen. Außerdem können Gehäuse und Blechteile mit diesen Verfahren nach Ihrem Design maßgefertigt werden. Wir arbeiten nach Ihren Zeichnungen und Vorgaben.

Unten finden Sie eine vollständige Liste der verfügbaren Blechmaterialien und Standard-Lochstempel:

Verfügbare Optionen:

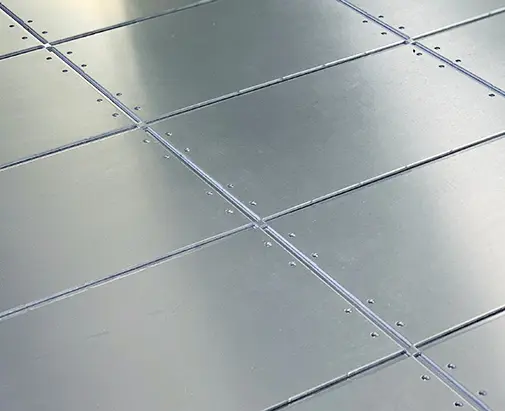

  • CNC-Stanzen von Löchern, Schlitzen, Halbausstanzungen, Vertiefungen, Gewindelöchern, Lüftungsschlitzen

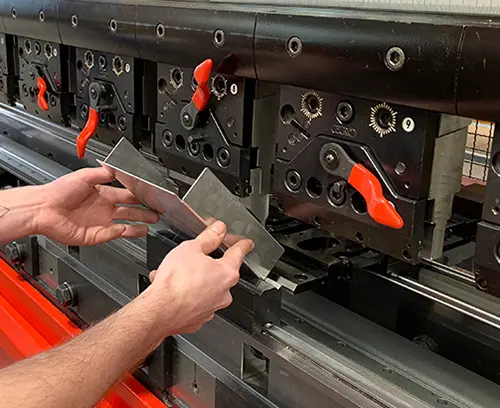

  • CNC-Falzen von Ecken, Laschen, Flanschen, Umschlagfalzen, Kröpfungen
  • Befestigung von Einsätzen, Leiterkarten-Abstandshaltern, Gewindebolzen, Erdungspunkten
  • Bandschleifen der Aluminiumplatten für eine makellose Oberfläche

Verwenden Sie das Kontaktformular, oder rufen Sie unsere Vertriebsabteilung an, um weitere Informationen und ein Angebot einzuholen.

PDF erstellen
  • Auswahl alle Artikel
  • Dokumente
M0000600 Aluminiumblech

M0000600

Aluminiumblech

METCASE-Standardgehäuse werden aus Aluminiumblech hergestellt. Teile wie Abdeckungen, Aufsätze, Sockel, Seitenabdeckungen, Frontplatten und Rückwände werden aus den verschiedenen unten aufgeführten Sorten und Abmessungen hergestellt. Kundenspezifische Teile können auch aus diesen Standardmaterialien hergestellt werden.

Verfügbare Oberflächen:

Vorrätige Größen:

Materialspezifikation Dicke Blechgröße
5251 H22 1.0 mm 2000 x 1000 mm
5251 H22 1.0 mm 2500 x 1250 mm
5251 H22 1.2 mm 2500 x 1250 mm
1050 H14 1.5 mm 2500 x 1250 mm
3103 H14 1.5 mm 2000 x 1000 mm
5251 H22 2.0 mm 2500 x 1250 mm
5251 H22 2.5 mm 2000 x 1000 mm
5251 H22 3.0 mm 2000 x 1000 mm
5251 H22 4.0 mm 2000 x 1000 mm
schließen

M0000600

Aluminiumblech
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
Blank

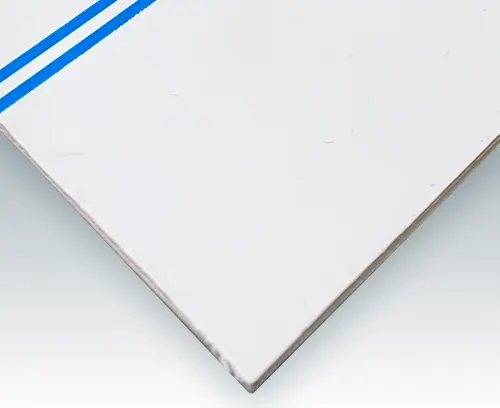

M0000601 Aluminiumblech

M0000601

Aluminiumblech

Mit beidseitig abziehbarer PVC-Schutzfolie.

Die Folie bietet zusätzlichen Schutz gegen Markierungen auf beiden Seiten der Platte für Platten, die stark bearbeitet und / oder gestanzt werden. Wir können Teile aus diesem Material auch an Kunden liefern, die ihre eigene Verarbeitung durchführen.

Verfügbare Oberflächen:

Vorrätige Größen:

Materialspezifikation Dicke Blechgröße
5251 H22 0.7 mm 2000 x 1000 mm
1050 H14 1.0 mm 2000 x 1000 mm
5251 H22 1.0 mm 2000 x 1000 mm
5251 H22 2.0 mm 2000 x 1000 mm
5251 H22 2.5 mm 2000 x 1000 mm
schließen

M0000601

Aluminiumblech
Produkt Ihrem Warenkorb hinzugefügt
Aluminium
PVC-Schutzfilm
M0000650 Stahlblech galvanisch, verzinkt

M0000650

Stahlblech galvanisch, verzinkt

Stahlblech, zum Korrosionsschutz verzinkt. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.8 mm 2000 x 1000 mm
1.0 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2000 x 1000 mm
2.5 mm 2500 x 1250 mm
schließen

M0000650

Stahlblech galvanisch, verzinkt
Produkt Ihrem Warenkorb hinzugefügt
Verzinkter stahl
Verzinkt
M0000651 Stahlblech feuerverzinkt

M0000651

Stahlblech feuerverzinkt

Kristalline Oberfläche

Stahlblech, zum Korrosionsschutz verzinkt. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.7 mm 2500 x 1250 mm
0.9 mm 2000 x 1000 mm
0.9 mm 2500 x 1250 mm
1.2 mm 2000 x 1000 mm
3.0 mm 2000 x 1000 mm
schließen

M0000651

Stahlblech feuerverzinkt
Produkt Ihrem Warenkorb hinzugefügt
Verzinkter stahl
Verzinkt
M0000652 Stahlblech, Zintec

M0000652

Stahlblech, Zintec

Stahlblech, zum Schutz vor Korrosion mit Zink beschichtet. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.9 mm 2000 x 1000 mm
1.2 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2500 x 1250 mm
schließen

M0000652

Stahlblech, Zintec
Produkt Ihrem Warenkorb hinzugefügt
Weichstahl Zintec
Verzinkt

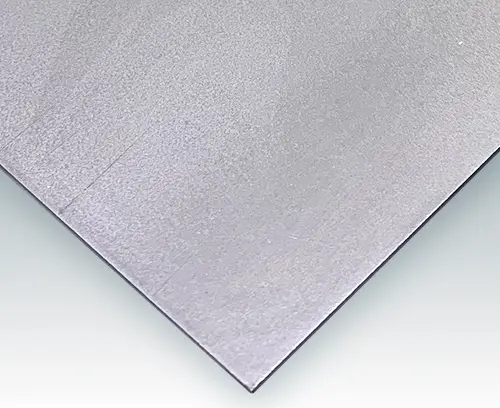

M0000653 Stahlblech CR4

M0000653

Stahlblech CR4

CR4 Stahlblech auf Lager lieferbar. Geeignet für kundenspezifische Gehäuseteile und Blechbauteile.

Verfügbare Oberflächen:

Vorrätige Größen:

Dicke Blechgröße
0.9 mm 1600 x 1000 mm
0.9 mm 2000 x 1000 mm
0.8 mm 2000 x 1000 mm
0.8 mm 2000 x 1250 mm
1.2 mm 2000 x 1000 mm
1.5 mm 2000 x 1000 mm
2.0 mm 2000 x 1000 mm
schließen

M0000653

Stahlblech CR4
Produkt Ihrem Warenkorb hinzugefügt
Weichstahl CR4
Blank
M0000800 Ausschnitt, rund

M0000800

Ausschnitt, rund

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Größenbereich Ø Durchmesser (mm)
1 1 | 1.4 | 1.57 | 1.6 | 1.8
2 2 | 2.1 | 2.2 | 2.3 | 2.36 | 2.4 | 2.5 | 2.6 | 2.75 | 2.8
3 3 | 3.2 | 3.3 | 3.4 | 3.5 | 3.6 | 3.7 | 3.8
4 4 | 4.15 | 4.2 | 4.25 | 4.3 | 4.4 | 4.5 | 4.6 | 4.75 | 4.8 | 4.86 | 4.9
5 5 | 5.1 | 5.2 | 5.4 | 5.5 | 5.55 | 5.6 | 5.8
6 6 | 6.2 | 6.35 | 6.4 | 6.5 |& 6.6 | 6.7 | 6.8 | 6.9
7 7 | 7.1 | 7.2 | 7.4 | 7.6 | 7.7 | 7.9 | 7.94
8 8 | 8.2 | 8.3 | 8.5 | 8.75 | 8.8
9 9 | 9.2 | 9.5 | 9.6 | 9.7
10 10 | 10.3 | 10.5 | 10.7
11 11 | 11.13 | 11.5 | 11.7 | 11.9,
12 bis 14 12 | 12.2 | 12.5 | 12.7 | 13 | 13.5 | 14 | 14.15 | 14.3 | 14.5 |14.6
15 bis 19 15.1 | 15.5 | 16 | 16.4 | 16.7 | 17 | 17.6 | 17.8 | 18 | 18.6 | 19 | 19.5
20 bis 24 20 | 20.2 | 20.5 | 20.8 | 20.85 | 21 | 21.5 | 22 | 22.2 | 22.5 | 22.7 | 23 | 24 | 24.4
25 bis 29 25 | 25.1 | 25.4 | 26 | 26.8 | 27 | 27.5 | 28 | 28.2 | 28.65 | 29
30 bis 34 30 | 31 | 31.85 | 32 | 32.85 | 33 | 34.1,
35 bis 39 35.1 | 35.5 | 35.75 | 36, 37 | 37.9 | 38.1 | 38.5
40 bis 49 40 | 41.28 | 41.7 | 41.88 | 45 | 45.2 | 46 | 46.5 | 48.5
50 bis 59 50 | 50.67 | 50.80 | 51 | 52.38 | 53.78 | 55.35 | 58.88 | 59.18
60 bis 85 65 | 67 | 68.82 | 69 | 70 | 76.2 | 84.85
schließen

M0000800

Ausschnitt, rund
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000801 Ausschnitt, oval

M0000801

Ausschnitt, oval

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Dim A (mm) Dim B (mm)
3.5 1.6
5.0 3 | 3.3
5.2 3.2
5.5 3.2
6 3 | 4.4 | 4.5
6.5 3.5
6.6 4.4
7 4
7.16 3.16
7.62 4.5
8. 2.5 | 4.5
8.2 3.8
8.4 4
9.5 7.5
9.65 4.82
9.7 6.7
10 1.2 | 1.8 | 4 | 5 | 5.13 | 6.5 | 7
10.5 4.5 | 7 | 7.5
11 5.5 | 6
11.9 6.4
12 4
12.6 6.7
12.7 4.5 | 5 | 5.08
13 1.5
13.5 9
14 9
15 3.5 | 8
15.2 3.8
15.5 3.5
16 2 | 6
17 1.8 | 8
18 3.2
20 5
22 10
23 4
24 10
25 2 | 2.5 | 3 | 5 | 6 | 6.5 | 7.1 | 8 | 11 | 15
25.4 4.78 | 5 | 6.35
27 6 | 6.5
28 3
30 7
34.12 6.35
38 2.5
40 3
46 3
46.5 6
50 7
57 4
75 30
schließen

M0000801

Ausschnitt, oval
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000802 Ausschnitt, rechteckig

M0000802

Ausschnitt, rechteckig

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Rechteckige Ausschnitte können auch erstellt werden, indem ein kleinerer Stempel schrittweise verwendet wird, um einen größeren Ausschnitt zu erzeugen. Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

A (mm) B (mm)
3 1
4.2 2.1
4.75 2.4 | 2.41
4.8 2.5
5 2
5.08 2.9
5.3 1.7
6 2 | 2.3 | 2.8 | 3
6.35 0.76 | 1.4 | 3.43
6.4 3.2
7.1 4.5
7.2 4.5
7.25 2
8 4 | 4.8 | 6
8.25 1.8
9 1.7 | 2 | 6.5
10 2 | 3.5 | 4 | 5 | 6.4 | 9 | 16.2
10.4 2.5
10.66 8.13
10.8 3
11 3
11.8 2
12 1.6 | 9.6
12.1 10.9
12.5 8.5
12.7 6.35
13.2 4.8 | 6.2
13.3 9
14.3 13.2
14.5 2
15 1.5 | 2.2 | 4 | 5 | 5.5
15.24 4.04
15.3 12.7
16 6.4 | 6.47 | 13.5
16.15 6.5
16.2 10
16.32 14.03
16.6 13.1
17.5 15.9
18 1.2 | 6 | 14.6
18.7 16.7
19.02 4.25
19.05 2.29
19.5 13
20 2 | 2.5 | 3 | 10
20.8 8.64
21 3
21.3 12.5
22.5 14.7
22.9 7.4
24 6
25 1, 4
25.4 5 | 7.12 | 14.1
26 2
27.7 11.5
28.6 22.25
29 11 | 12
29.38 22
30 6
32 20
33 31
34.4 18.3
35 6
36 8
37.1 18.28
40 8 | 10
43 13
43.5 14
43.8 8
44 5
45 10
46.5 12
47 16
49 11
50 2.5 | 5 | 12 | 12.3 | 25
50.8 6.35
55 13.6
60 6 | 9 | 12.8
66 35
70 4, 20
74.6 19.05
75 5
80 8.3
100 5
106.75 36.25
schließen

M0000802

Ausschnitt, rechteckig
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000803 Ausschnitt, quadratisch

M0000803

Ausschnitt, quadratisch

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Quadratische Ausschnitte können auch erstellt werden, indem ein kleinerer Stempel schrittweise verwendet wird, um einen größeren Ausschnitt zu erzeugen. Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden.. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

A (mm)
2
3 | 3.1 | 3.5 | 3.8
4 | 4.2 | 4.5
5
6.5
8 | 8.5
9 | 9.6
10
11 | 11.5
12 | 12.7
14
16
19
25 | 25.4
39.5
48
50
schließen

M0000803

Ausschnitt, quadratisch
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000804 Ausschnitt, HDMI

M0000804

Ausschnitt, HDMI

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

A (mm) B (mm)
5.95 15.4
6.8 16.3
schließen

M0000804

Ausschnitt, HDMI
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000805 Ausschnitt, D-Sub

M0000805

Ausschnitt, D-Sub

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Dim A (mm) Dim B (mm)
19.59 10.5
27.7 10.9
20.55 11.45
21.39 12.9
43.49 12.9
11.39 19.8
11.45 29.98
schließen

M0000805

Ausschnitt, D-Sub
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000806 Ausschnitt, einseitig abgeflacht

M0000806

Ausschnitt, einseitig abgeflacht

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Durchmesser(mm) A (mm)
4.95 4.4
6.4 6.02
6.3 6
6.6 6.1
7 6.5
7.2 6.8
8.2 7.6
8.6 7.8
9 8
9.8 8.7
9.7 8.9
10.3 9.8
11.1 10.2
11.2 10.7
12.9 12
12.7 12.05
13 12.1
13.2 12.2
13.7 12.9
15.5 13.25
14.4 13.7
15.2 14.2
15.5 14.7
15.5 14.8
16.3 15.2
17.6 16.9
19.2 18.2
19.1 18.64
22.3 21
25.7 24.2
28.5 27.18
35.16 33.61
56 53
schließen

M0000806

Ausschnitt, einseitig abgeflacht
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000807 Ausschnitt, beidseitig abgeflacht

M0000807

Ausschnitt, beidseitig abgeflacht

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Durchmesser(mm) A (mm)
4 2.85
6 3.5
6.5 5.5
8 6.4
8.4 6.4
8.5 7.5
10.4 7.5
10.15 8.15
9.2 8.3
9.9 8.7
11.3 9.7
12 10.8
12 11.2
12.5 11.5
12.9 11.5
12.7 11.8
14 12.5
15.15 13
16 13
15.15 13.65
15.9 13.6
16.3 14
16.28 14.22
16 14.22
17.5 16.25
19.5 16.5
19.1 16.6
18.05 16.85
19.1 17.5
21.1 19.3
35 30.2
schließen

M0000807

Ausschnitt, beidseitig abgeflacht
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000808 Ausschnitt, rund mit Nase

M0000808

Ausschnitt, rund mit Nase

Standardstempel für Blechteile, z. B. Gehäusefrontplatten, Rückwände, Abdeckungen, Aufsätze und Bodenplatten usw.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

Durchmesser (mm) A (mm) B (mm)
6.3 5.8 0.9
6.5 5.7 0.64
10.3 9.5 1.5
12.2 11 1.5
12.3 11.1 1.5
12.4 11.4 1.5
16 15.5 1.7
schließen

M0000808

Ausschnitt, rund mit Nase
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000809 Belüftungsloch

M0000809

Belüftungsloch

Standardstempel zum Einsetzen von Lüftungskiemen in Gehäuserückwände, Abdeckungen, Oberseiten und Bodenplatten. Je nach Kühlbedarf kann eine Reihe von Lüftungskiemen in die Fläche gestanzt werden.

Sprechen Sie mit unserem Verkaufsteam, um Ihre spezifischen Anforderungen zu besprechen.

Dim A (mm) Dim B (mm)
49.5 15
78 15.7
schließen

M0000809

Belüftungsloch
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
M0000810 Eckenradien

M0000810

Eckenradien

Standardstempel zum Einbringen eines Eckenradius in quadratische und rechteckige Ausschnitte sowie in die Außenecke von Gehäusewänden.

Passende Größe nicht gefunden? Kundenspezifische Stempelgrößen können für Ihre speziellen Anforderungen angefordert werden. Sprechen Sie mit unserem Verkaufsteam, um weitere Informationen zu erhalten.

R (mm)
2.5 | 4 | 5 | 6 | 10 | 12 | 15
schließen

M0000810

Eckenradien
Produkt Ihrem Warenkorb hinzugefügt
Stanzwerkzeuge
